Установки тепловые кавитационно-роторные

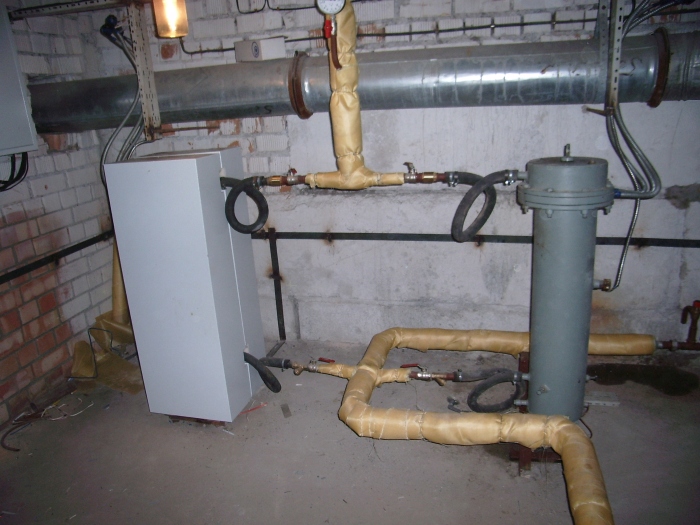

ФИРМА "ЮРЛЕ-К" предлагает Вашему вниманию установки тепловые на базе агрегатов кавитационных роторных (АКР) для надежных, экологически чистых и экономичных систем отопления, вентиляции и горячего водоснабжения объектов различного назначения. Пример использования

Принцип работы

Агрегат кавитационный роторный используется в качестве рабочего органа тепловой установки. Погружной электродвигатель вращает ротор, который создает постоянное давление на выходе патрубка отвода горячей воды и периодически изменяющееся давление в зоне между ротором и статором, что приводит к образованию кавитационных пузырьков и выделению тепловой энергии. При этом жидкость не только прокачивается от всасывающего штуцера к напорному, но и многократно циркулирует по замкнутому контуру внутри корпуса, проходя через специальные отверстия. Подробнее.

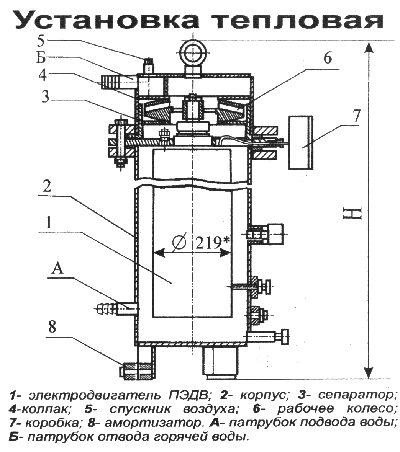

На рисунке слева: 1- электродвигатель ПЭДВ; 2- корпус; 3- сепаратор; 4-колпак; 5- спускник воздуха; в- рабочее колесо; 7- коробка; 8- амортизатор. А- патрубок подвода воды; Б- патрубок отвода горячей воды.



Назначение и область применения

Установки тепловые кавитационно-роторные предназначены для преобразования кинетической энергии жидкости, вращаемой под давлением специальным роторным аппаратом по замкнутому контуру, в тепловую энергию за счет сложных гидродинамических и кавитационных процессов. Могут применяться в системах отопления, вентиляции и горячего водоснабжения объектов, в том числе жилых зданий, а также технологических процессах нагрева жидкости или воздуха.
Подключаются к трехфазной сети переменного тока напряжением 380В частотой 50Гц через устройства управления, обеспечивающие автоматический режим работы по заданной температуре теплоносителя и аварийное отключение при исчезновении фазы, перегреве электродвигателя или теплоносителя внутри установки Необходимая тепловая мощность набирается количеством установок с параллельным их включением в систему теплоснабжения.

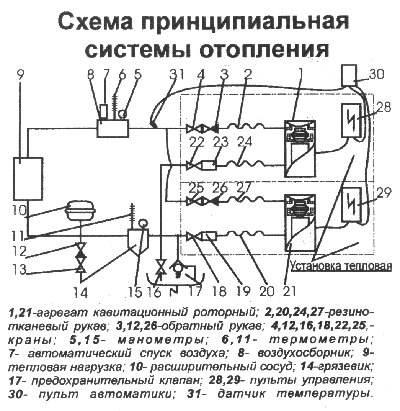

На рисунке слева: 1,21 - агрегат кавитационный роторный; 2,20,24,27 - резинотканевый рукав; 3,12,26 - обратный рукав; 4,12,16,18,22,25 - краны; 5,15 - манометры; 6,11 - термометры; 7 - автоматический спуск воздуха; 8 - воздухосборник; 9 - тепловая нагрузка; 10 - расширительный сосуд; 14 - грязевик; 17 - предохранительный клапан; 28,29 - пульты управления; 30 - пульт автоматики; 31 - датчик температуры



Преимущества

Благодаря использованию погружных электродвигателей типа ПЭДВ производства ОАО "Завод Промбурвод", специально спроектированных для работы в горячей воде, установки тепловые УТ имеют значительные преимущества при монтаже и в эксплуатации:
- принципиальное уменьшение используемой площади за счет компактности конструкции;
- уменьшение затрат на сооружение больших и прочных фундаментов;
- герметичная бессальниковая конструкция не требует технического обслуживания;
- малошумная работа позволяет монтировать установки в подвальных помещениях или непосредственно в зданиях любого типа, в том числе жилых.
Автоматическое управление работой установок по заданной температуре теплоносителя позволяет эффективно использовать электроэнергию за счет чередования рабочих и дежурных режимов.
Работающая установка обеспечивает не только нагрев теплоносителя, но и его подачу в систему отопления, выполняя роль циркуляционного насоса.

Технические характеристики тепловых установок
на базе агрегатов кавитационных роторных

Наименование характеристики
Обозначение установки
УТ3,0
УТ5,5
УТ7,5
УТ11
УТ15
УТ20
УТ30
Тепловая мощность, кВт, не менее
3,0
5,5
7,5
11
15
20
30
Напор, м, не менее
15
15
15
20
20
20
20

Подача, л/с, не менее

0,1
0,17
0,22
0,3
0,42
0,56
0,84
Подача, м3/ч, не менее
0,35
0,6
0,8
1,1
1,5
2,0
3,0
Номинальная мощность электродвигателя, кВт, не более
3,0
5,5
7,5
11
15
20
29
Номинальный ток, А
7,0
12,0
16,5
24
32
45
63
Габаритные размеры, мм, не более Высота
890
940
1040
1040
1090
1140
1300
Длина
400
400
400
425
425
425
425
Ширина
400
400
400
425
425
425
425
Масса, кг
105
115
125
150
165
175
200
Режим работы
Автоматический
Температура. теплоносителя, не более
80 °С
Уровень шума, не более
68 дБ
