Установки тепловые на базе вихревых кавитационных теплогенераторов (электрические насосные установки с вихревой трубой)

ФИРМА "ЮРЛЕ-К" предлагает Вашему вниманию установки тепловые на базе вихревых теплогенераторов (по Патенту Республики Беларусь №682) для надежных, экологически чистых и экономичных систем отопления, вентиляции и горячего водоснабжения объектов различного назначения.

Принципы работы установки с вихревым теплогенератором

При высокой скорости и сложности движения вихревого потока воды в замкнутом контуре происходит ее структурное изменение на молекулярном уровне и ослабление водородных связей. Процесс сопровождается переходом внутренней энергии в тепловую с выделением избыточного тепла.
Устройство простое и надежное в эксплуатации: минимум затрат - максимум удобств. Выработка тепловой энергии в зависимости от мощности устройства. Подробнее.

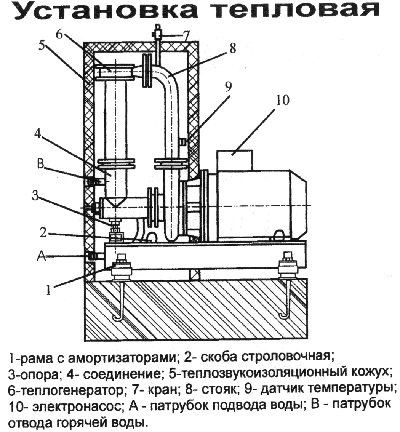

На рисунке слева: 1-рама с амортизаторами; 2- скоба строловочная; 3-опора; 4- соединение; 5-теплозвукоизоляционный кожух; 6-теплогенератор; 7- кран; 8- стояк; 9-датчик температуры; 10- электронасос; А - патрубок подвода воды; В - патрубок отвода горячей воды.



Назначение и область применения

Установки тепловые предназначены для преобразования энергии движущейся жидкости, подаваемой под давлением электронасосом, в тепловую за счет сложных гидравлических процессов в теплогенераторе.
Могут применяться в системах отопления, вентиляции и горячего водоснабжения производственных, складских, гаражных, административно-бытовых помещений, зданий и сооружений любого назначения.
Подключаются к трехфазной сети переменного тока напряжением 380В, частотой 50Гц через устройство управления, содержащие защитное отключение и автоматику для поддержания температуры теплоносителя в заданном пределе.
Общая тепловая мощность по конкретному объекту набирается количеством установок, подключаемых в систему параллельно.

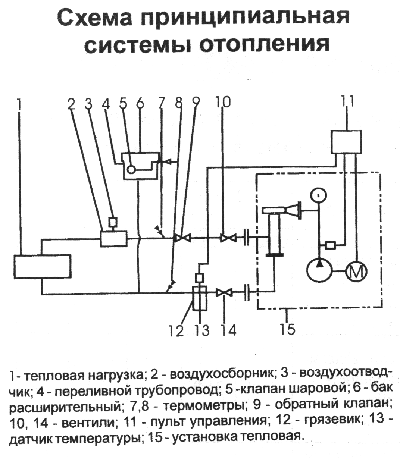

На рисунке слева: 1 - тепловая нагрузка; 2 - воздухосборник; 3 - воздухоотвод-чик; 4 - переливной трубопровод; 5 -клапан шаровой; 6 - бак расширительный; 7,8 - термометры; 9 - обратный клапан; 10, 14 - вентили; 11 - пульт управления; 12 - грязевик; 13 -датчик температуры; 15 - установка тепловая.



Эффективность применения установок тепловых

- Незначительные капитальные затраты на создание экономичных автономных систем отопления.
- Экономия средств за счет возможности регулировать непосредственно на объекте с помощью автоматики количество потребляемого тепла.
- Экономия средств на заработную плату, поскольку отпадает необходимость держать постоянный дежурный персонал котельной.
- Отказ от услуг на приобретение и транспортирование твердого и жидкого топлива.
- Простота технического обслуживания.
- Долговечность и надежность.

Технические характеристики тепловых установок
на базе вихревых кавитационных теплогенераторов (насосные установки с вихревой трубой)

Показатели
Значение показателей для установки
УТ4.3-02
УТ4.3-01
УТ4.3
УТ3.1
УТ3.1-01
УТ3.1-02
Тепловая мощность, кКал/ч, не менее
37800
31100
18500
12600
9200
6300
Установленная мощность электродвигателя насоса, кВт
45
37
22
15
11
7,5
Температура жидкости, град. С, не более
95
95
95
95
95
95
Габаритные размеры, мм, не более длина
1390
1390
1320
1315
1315
1040
ширина
500
500
500
500
500
500
высота
1450
1450
1450
1255
1255
1300
Масса, кг, не более
425
405
305
250
235
150
Марка электронасосного агрегата
КМ
100-65-250
КМ
100-65-250
КМ
100-65-200
КМ
80-50-200

КМ
80-50-200

КМ
80-65-160
